一、產品概述
隨著電子醫療設備在醫院領域的廣泛應用，漏電流對病人構成的威脅也越來越大，尤其是那些生命做關的場所，病人在手術中或麻醉狀態下，各種電*、傳感器直接插入人體內，微小的漏電流都有可能導致病人觸電身亡。因此，對于醫院這一特殊場所的電氣設計，應嚴格按照國家標準和規范進行。
醫用隔離電源監控器用于集中監控醫療大樓內所有醫療2類場所醫療IT系統的運行狀況。集中監控器可以設置在醫院電氣運行和維護人員的值班室內，也可以集成在其它電力監控系統中，由專業的電氣人員進行監控，一旦某套IT系統出現故障，電氣維護人員可以在**時間內做出判斷，并根據現場情況進行處理。
方案設計符合以下國家標準:
● GB16895.24-2005/1EC60364-7-71002建筑物裝置第7710部分特殊裝置或場所的要求醫療場所》:
● GB7251.1-2013《低壓成套開關設備和控制設備**部分:總則》
● GB7251.12-2013《低壓成套開關設備和控制設備第二部分:成套電力開關和控制設備》
二、系統功能
安科瑞醫用隔離電源監控器是基于觸摸屏軟件設計，軟件具有遠程測量、遠程參數設置和遠程自檢等多種功能，為醫院2類場所隔離電源系統的集中監控提供了強大的系統集成工具。軟件的主要功能如下:
● 一次圖和現場分布顯示
監控器具有一次圖及現場分布圖顯示功能，能直觀的了解并及時地發現IT供電系統的報警地點或區域，從而方便專業人員及時到達現場進行故障排查。
● 實時數據采集與顯示
利用安裝于各隔離電源系統中*緣監測儀表和*緣故障定位儀表。采售各隔離電源系統的參數。采集到的數據實時顯示在監控界面，這些監測參量含IT系統對地*緣電阻、變壓器負荷電流、變壓器繞組溫度及*緣故障回路。
● 故障報警
將各醫用隔離電源系統出現的各類故障，如*緣故障、過載故障、超溫故障以及接線斷線故障等信息進行統一處理和記錄，并可直接在顯示界面上彈出顯示故障類型、監測值、故障地點以及故障發生時間等信息。同時啟動監控系統的聲光報警系統，及時提醒相關人員，進行故障處理。其中，聲音報警信號可被手動**。
● 遠程參數設置和查詢
通過監控器，可根據要求遠程調整和設置各醫用隔離電源系統中*緣監測儀的各類報警參數閾值，也可以任意查看這些報警參數值。參數包括*緣報警值、負載電流報警值和隔離變壓器溫度報警值等。
● 圖形顯示功能
監控器可以以曲線的形式，顯示各套隔離電源系統的*緣狀況、負載狀況，以及隔離變壓器的溫升狀況，以及它們的變化趨勢，以便于分管理人員了解和分析各電源系統的運行變化情況，有針對性的對某些系統進行維護和保養。
三、產品配置

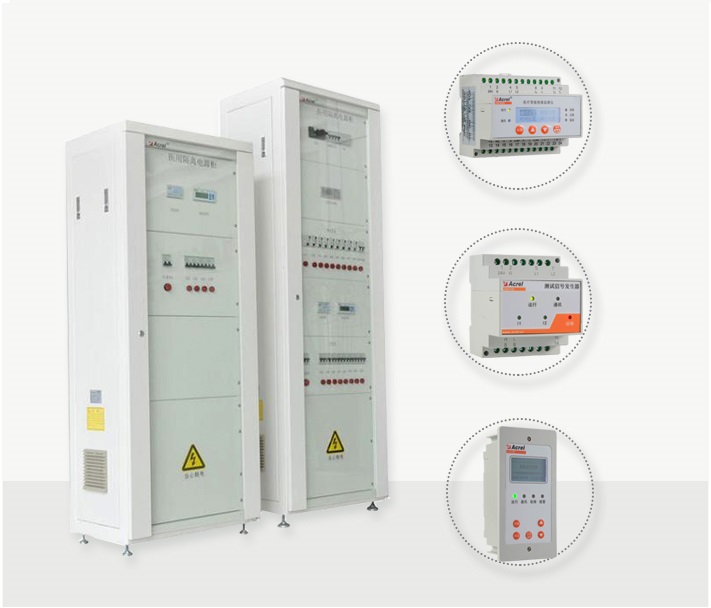

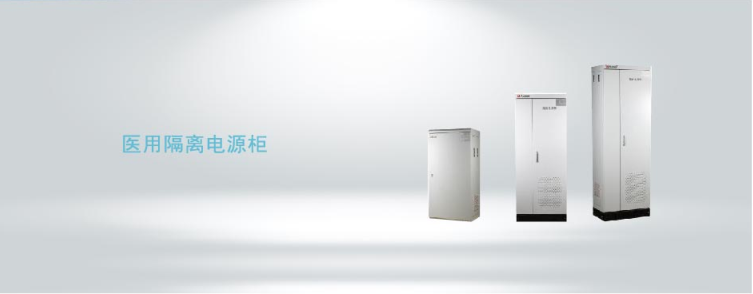

● 醫用隔離電源柜
醫用隔離電源柜是針對醫療2類場所的供電需求而設計的具有局部IT系統的配電柜，IT系統裝設*緣監測裝置來監測系統的*緣狀況，各輸出回路采用了只具有短路保護功能的斷路器:TN-S系統輸出回路則采用了具有漏電保護功能的斷路器。產品根據輸入電壓相數的不同分為GGF-0系列三相隔離電源柜、GGF-I系列單相隔離電源柜，這些產品能夠很好的滿足各類手術室和重癥監護室對電源安全性和可靠性的要求，并符合GB16895.24-2005/1EC60364-7-7102002《建筑物電氣裝置第7-710部分:特殊裝置或場所的要求一醫療場所》和GB725112-2013/IEC61439-2:2011《低壓成套開關設備和控制設備第2部分:成套電力開關和控制設備》等標準。

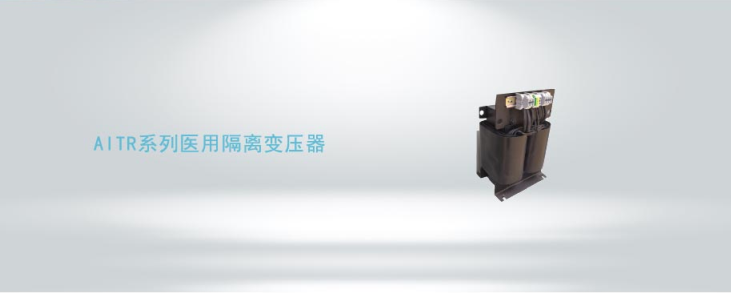

● AITR系列醫用隔離變壓器
AITR系列隔離變壓器專門用于醫療IT系統，產品鐵芯采用日本進口的硅鋼片疊加而成，損耗很小。繞組與繞組之間采用了雙重*緣處理。并設計了屏蔽層，減少了兩繞組之間的電磁干擾。繞組內安裝了PT100溫度傳感器，可用于監測繞組溫度。變壓器整體采用真空浸漆處理，增加了機械強度并具有抗腐蝕作用。另外，產品還采用了低溫升和低噪聲設計，使其具有很好的溫升性能和很低的噪聲。

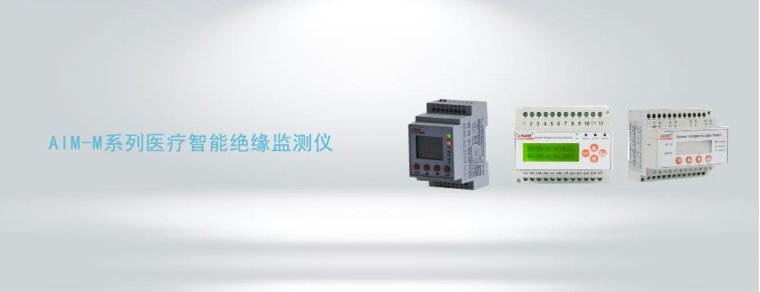

● AIM-M系列*緣監測儀
AIM-M系列*緣監測儀是一款高性能的*緣監測裝置，專用于醫療IT系統中，用于監測IT系統對地的*緣狀態，當系統出現*緣故障時，能夠及時發出報警信號，提醒工作人員根據實際情況進行處理。產品具有豐富的顯示與報警指示功能，界面友好，操作方便。

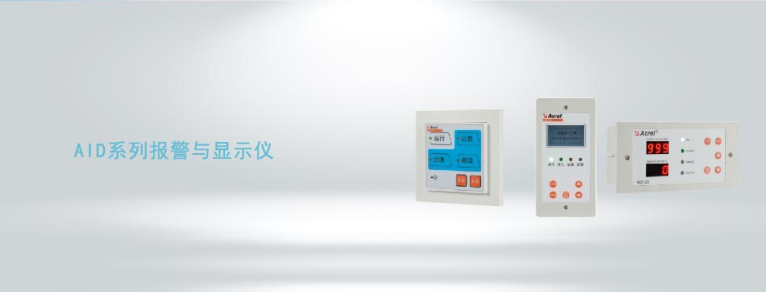

● AID系列報警與顯示儀
AID系列報警與顯示儀是采用現場總線通信技術設計開發的遠程顯示和聲光報警裝置。能夠實時顯示AIM-M系列醫療智能*緣監測儀、AIM-R100剩余監測儀的數據，AID160用于監測AMIS系列智能配電箱的剩余電流數據。當系統出現故障時發出聲光報警信號。裝置可安裝于手術室或重癥監護室的信息控制面板上，以便于醫護人員了解配電系統的運行狀況，以及系統出現故障時的故障類型。

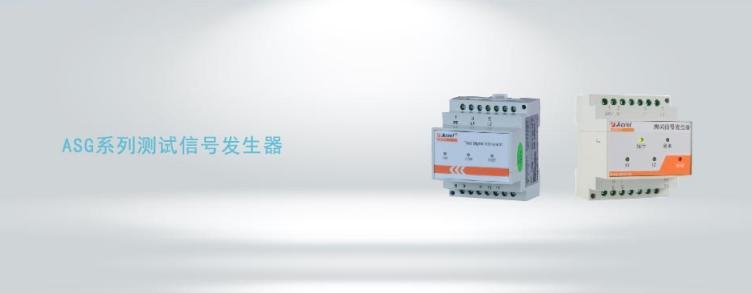

● ASG系列測試信號發生器
ASG系列測試信號發生器采用32位微處理器芯片和高精度的信號產生電路，實現特定測試信號的產生。當被監測的IT系統出現*緣故障時，能及時啟動并產生測試信號，配合*緣故障定位儀實現*緣故障定位。

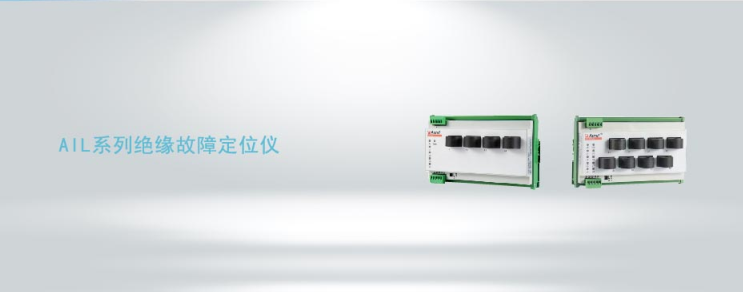

● AIL系列*緣故障定位儀
AIL系列*緣故障定位儀采用高靈敏度互感器配合高精度的信號檢測電路，檢測ASG系列測試信號發生器注入系統中的信號，準確定位*緣故障所在的回路。其中AILXXX-4*緣故障定位儀能定位4個回路的*緣故障，AILXXX-8*緣故障定位儀能定位8個回路的*緣故障。

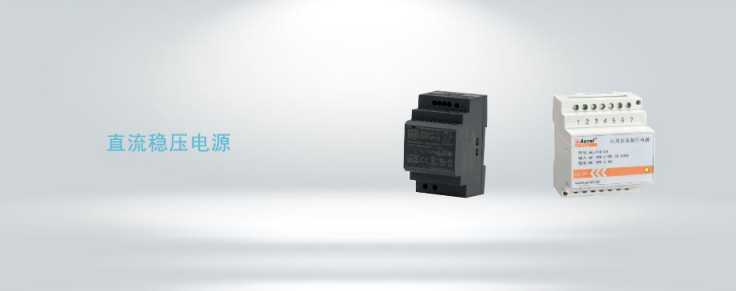

● ACLP10-24/HDR直流穩壓電源
直流穩壓電源主要為報警與顯示儀和其它需要直流供電的儀表提供24V直流電源，分開關電源和線性電源兩種。

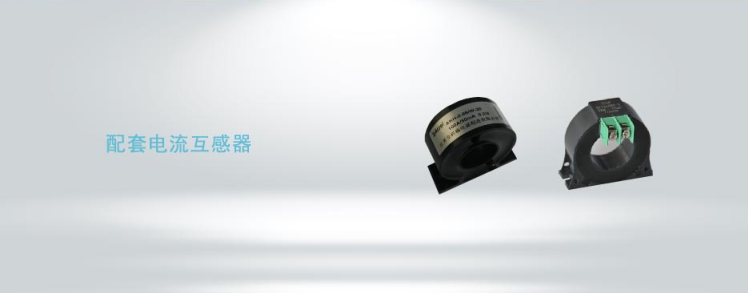

● AKH系列配套電流互感器
與醫用電源產品配套的互感器包含兩種，一種用于監測醫用隔離變壓器負載電流的互感器，另一種是與剩余電流監測儀配套，用來監測剩余電流的剩余電流互感器。
● AMIS系列智能插座箱
AMIS系列智能插座箱是安科瑞電氣憑借豐富的產品設計經驗，嚴格參照相關標準，精心開發的智能產品。該產品主要用于醫療場所、生物實驗室及凈化室等場所的TN-S供電系統。作為這些場所的墻壁插座箱，當插座或負載漏電超標時，插座箱會發出報警信號，提醒工作人員及時查看處理，以**因漏電而引起的人身觸電、電氣火災等安全隱患，從而為設備提供安全、可靠的供電。
