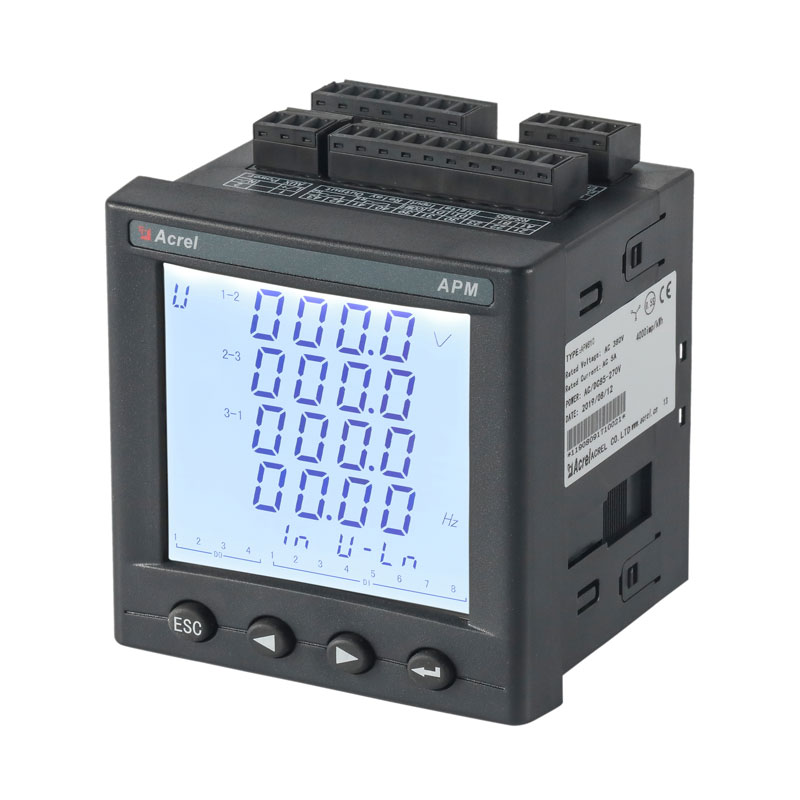

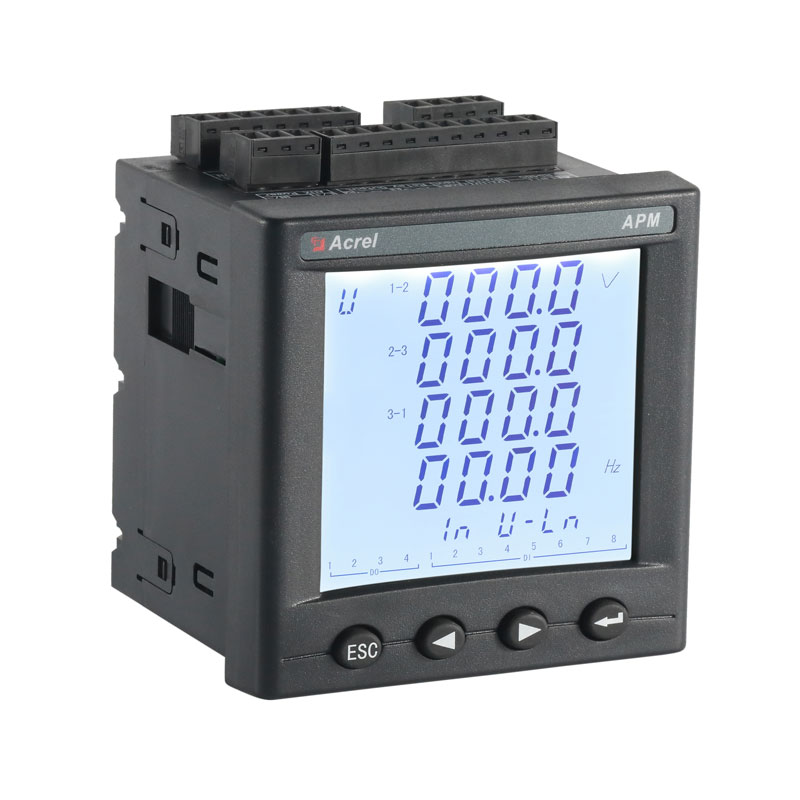

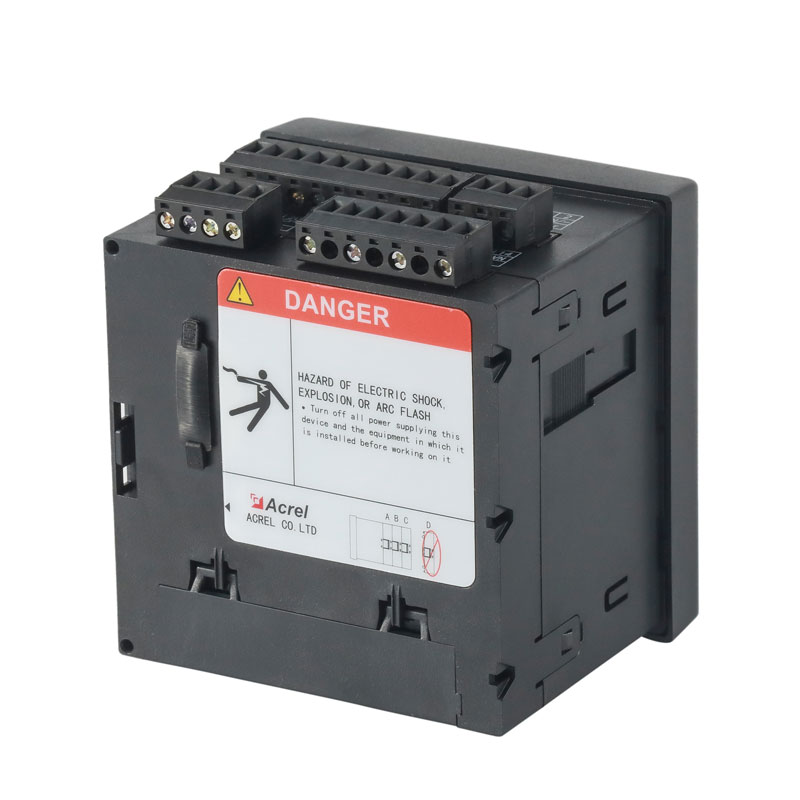

1 安科瑞網絡電力儀表/以太網通訊電表概述

APM5 系列網絡電力儀表（以下簡稱儀表）按 IEC **標準設計，具有全電量測量、電能統計、電能質量分析（包括諧波、間諧波、閃變）、故障錄波功能(包括電壓暫升暫降中斷、沖擊電流等記錄)、事件記錄功 能及網絡通訊等功能，主要用于電網供電質量的綜合監控。該系列儀表配有功能豐富的 DI/DO 模塊、AO 模 塊、無線通訊模塊、漏電測溫模塊，可以靈活實現電氣回路全電量測量及開關狀態監控。 適用于電力系統、工礦企業、公用設施、智能大廈等需要電力監控的場合。

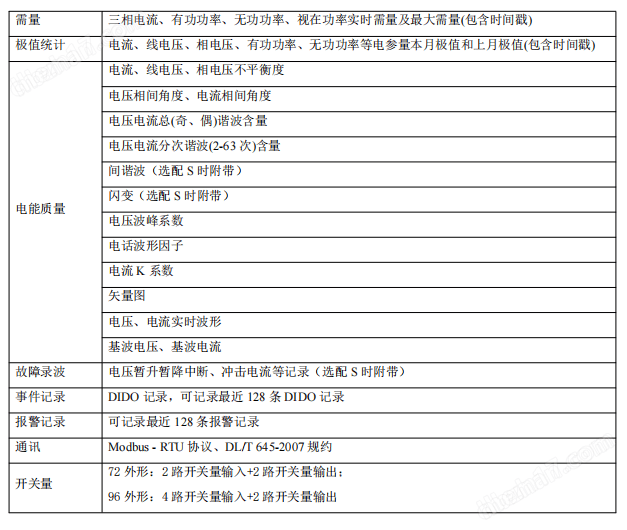

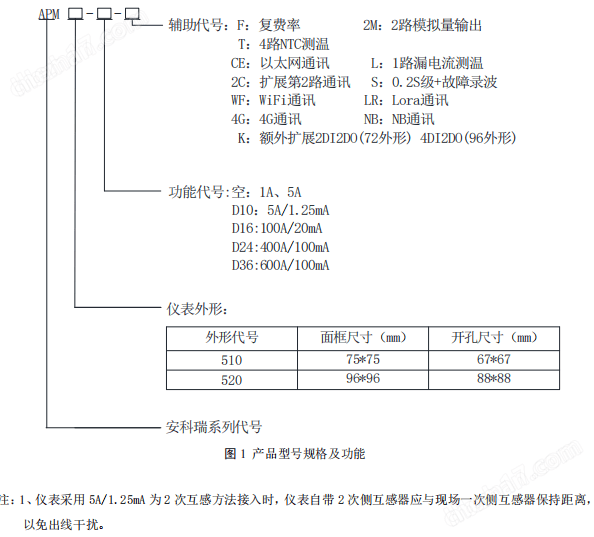

2 產品型號規格以及功能

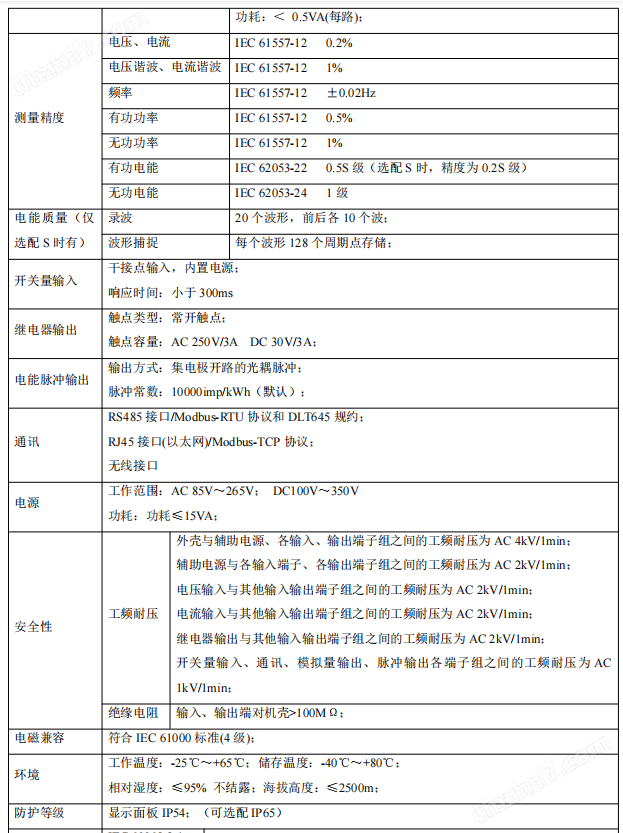

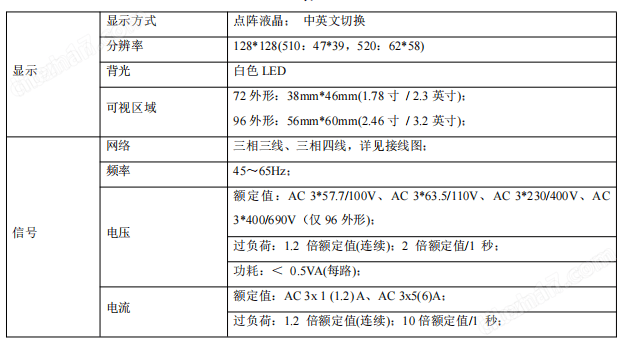

3 安科瑞網絡電力儀表/以太網通訊電表技術參數

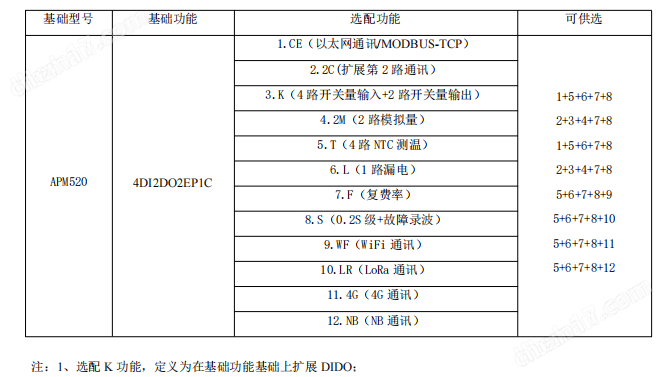

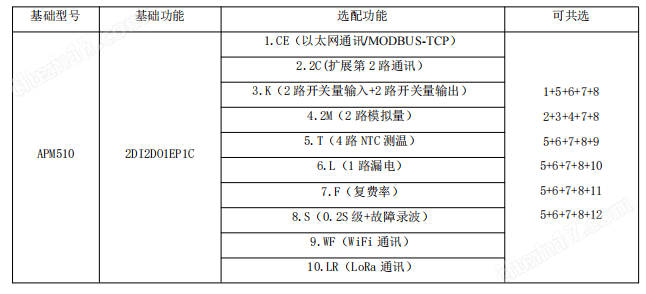

4 型號功能以及選型

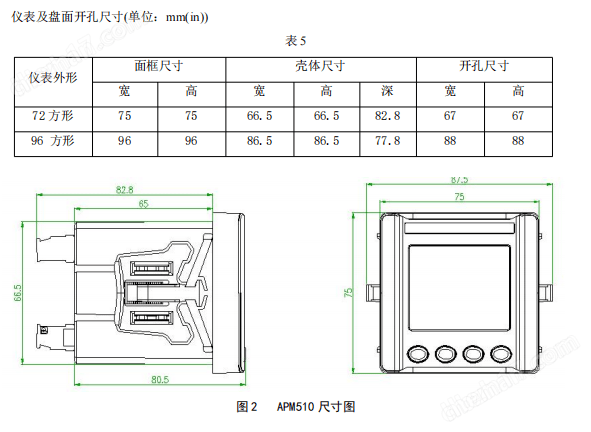

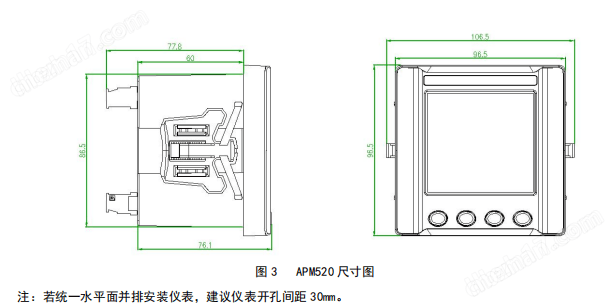

5 外形尺寸

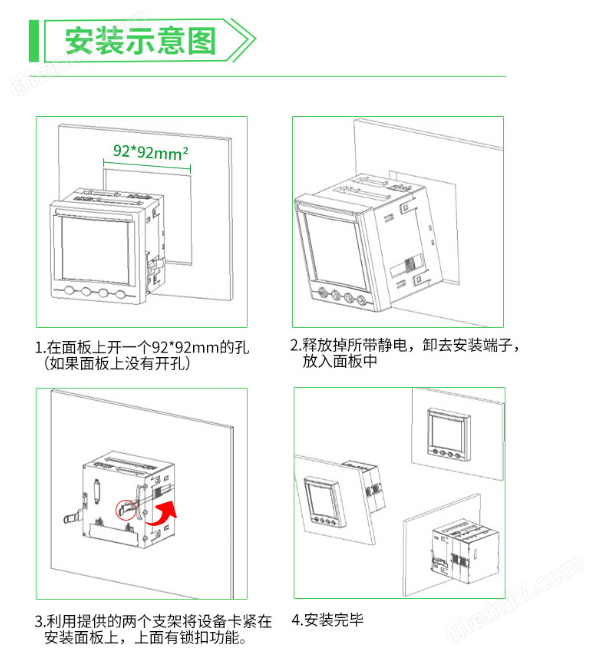

6 APM510網絡電力儀表的安裝方式

7 工程施工注意事項

7.1 電壓輸入

輸入電壓應不高于產品的額定輸入電壓(100V 或 110V 或 400V 或 690V)的 120%，否則應使用 PT；在電 壓輸入端須安裝 1A 保險絲；需根據產品的 PT 接線方式來設定產品的接線方式，方法如下：

7.2 電流輸入

額定輸入電流為 1A 或 5A，要求使用外部 CT(建議使用接線排，不要直接接 CT，以便于拆裝)；確保輸 入電流與電壓相對應，相序一致，方向一致；如果使用的 CT 回路上連有其它儀表，接線應采用串接方式； 去除產品的電流輸入連線之前，一定要先斷開 CT 一次回路或者短接二次回路！

7.3 通訊接線

儀表提供異步半雙工 RS485 通訊接口，采用 MODBUS-RTU 協議，各種數據信息均可在通訊線路上傳送。 通訊連接建議使用屏蔽雙絞線，每芯的截面不小于 0.5mm2 。布線時應使通訊線遠離強電電纜或其他強電場環 境。 關于通訊部分的接線實例如下圖所示： 正確接線方式：通訊電纜屏蔽層接大地。

8 相關資質
