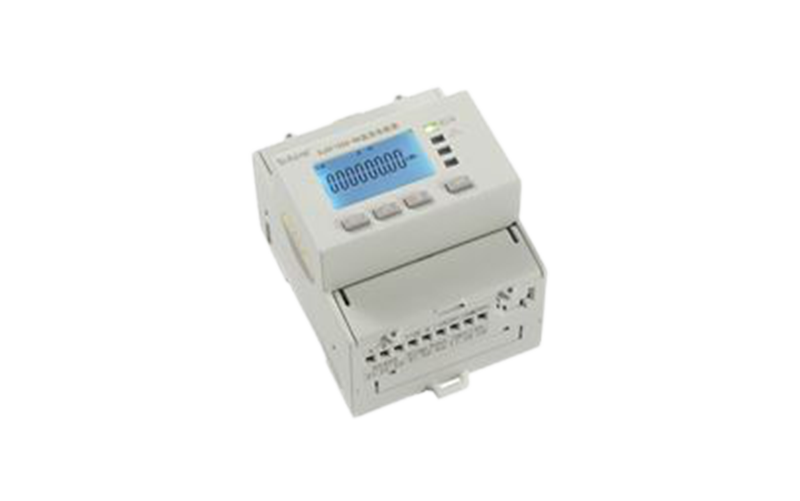

安科瑞DJSF導軌式DC24V/48V供電直流電能表

　　1、概述

　　安科瑞DJSF導軌式DC24V/48V供電直流電能表采用液晶顯示，具有 RS485 功能可與微機進行數據交換。適合充電樁直流計量、蓄電池、太陽能電池板等直流信號設備電量測量和電能計量使用，亦可用于工礦企業，民用建筑，樓宇自動化等現代供配直流電系統。

　　產品由測量單元、數據處理單元、通訊單元、顯示單元等組成，具有電能測量、數據處理、實時監測、LCD 顯示功能。本電表符合 GB/T33708-2017 靜止式直流電能表、Q/GDW1825-2013 直流電能表技術規范、GB/T29318-2012 電動汽車非車載充電電能計量、Q/GDW364-2009 單相智能電能表技術規范相關技術要求。

　　DJSF1352 產品功能豐富，可滿足多種應用需求。

2、主要功能：

★ 具有正向，反向有功電能量計量功能，組合電能=正向+反向；

★ 電壓、電流、功率測量；

★ 上 12 個月結算功能；

★ 具有日歷、計時和閏年自動轉換功能，具有校時功能。其中廣播下發的時鐘誤差不得大于 5 分鐘，

在零點后十分鐘內不準校時，每天只允許校時一次；

★ 具有兩套費率時段，可通過預先設置的時間實現兩套費率時段的自動轉換，每套費率時段全年*少

可設兩個時區，24 小時內*少可以設 8 個時段，時段小間隔為 15 分鐘，時段可跨零點設置；

★ 調制紅外通訊接口和 RS-485 通訊接口，采用 DL/T645-2007 通訊協議和 Modbus-RTU 協議，RS485 的

通訊速率可在 1200bps、2400bps、4800bps、9600bps 設置，調制紅外固定為 1200bps。

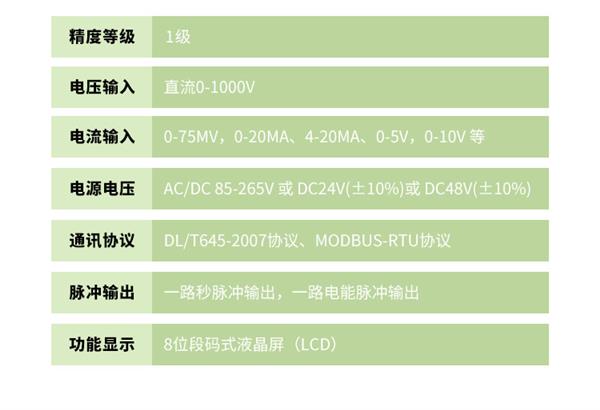

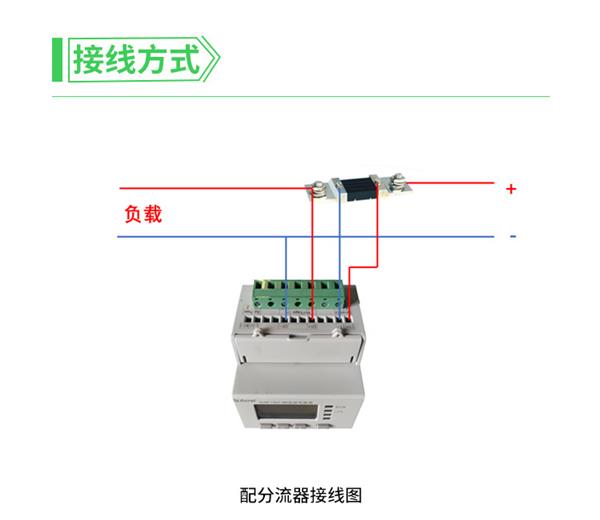

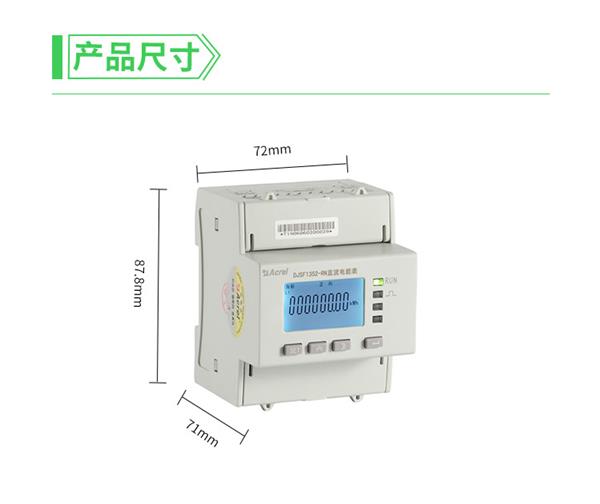

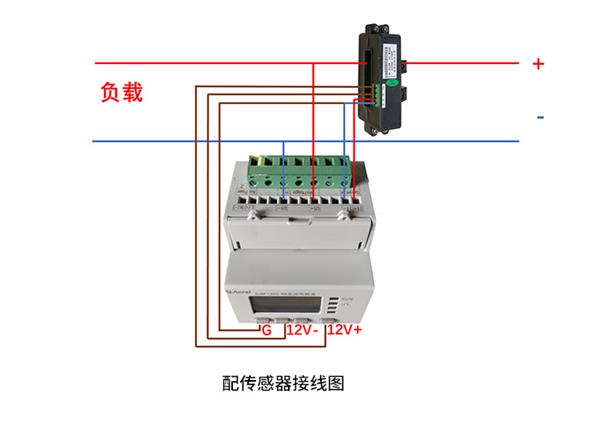

3、端子接線圖

電能表應按照接線端盒上的接線圖進行接線，好用銅線或銅接線頭引入。

　　4. 注意事項

　　4.1電壓信號輸入

　　輸入電壓不得高于產品的額定輸入電壓的 120%，在電壓輸入端須安裝 1A 保險絲;

　　4.2 電流信號輸入

　　電流輸入應使用外部分流器或霍爾電流傳感器;

　　4.3 通訊接口接線

　　該儀表提供異步半雙工 RS485 通訊接口，采用 MODBUS-RTU 協議，各種數據信息均可在通訊線路上傳送。理論上在一條線路上可以同時連接多達 128 個儀表，每個儀表均可設定其通訊地址、通訊速率也可通過設置選擇。

　　通訊連接建議使用三芯屏蔽線，每芯截面不小于0.5mm2，分別接A、B，屏蔽層接大地，布線時應使通訊線遠離強電電纜或其他強電場環境。

　　建議起始端和*末端儀表的 A、B 之間均加匹配電阻，阻值范圍為 20?～10k?。
