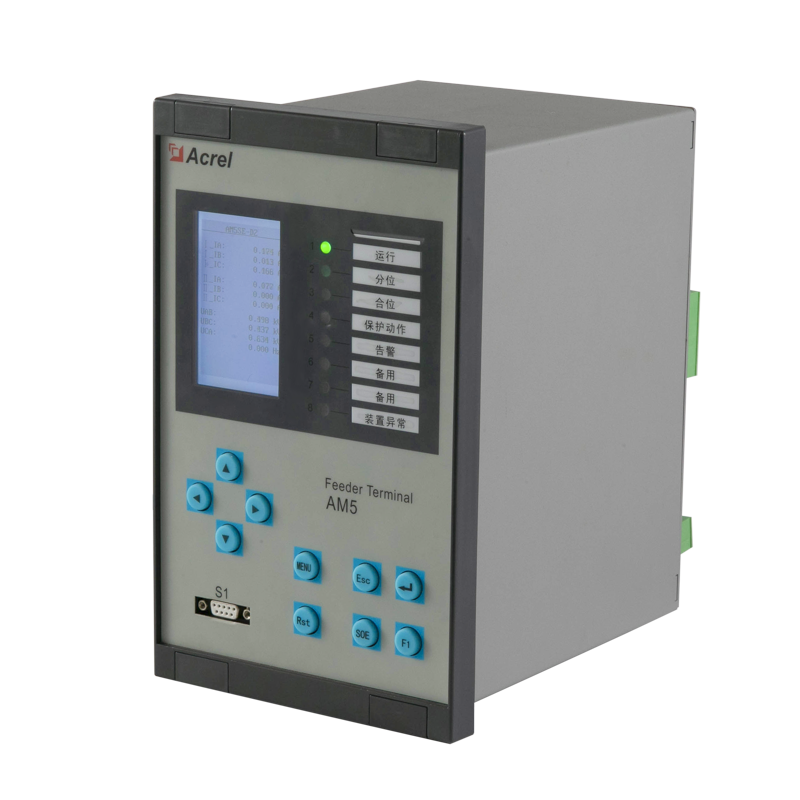

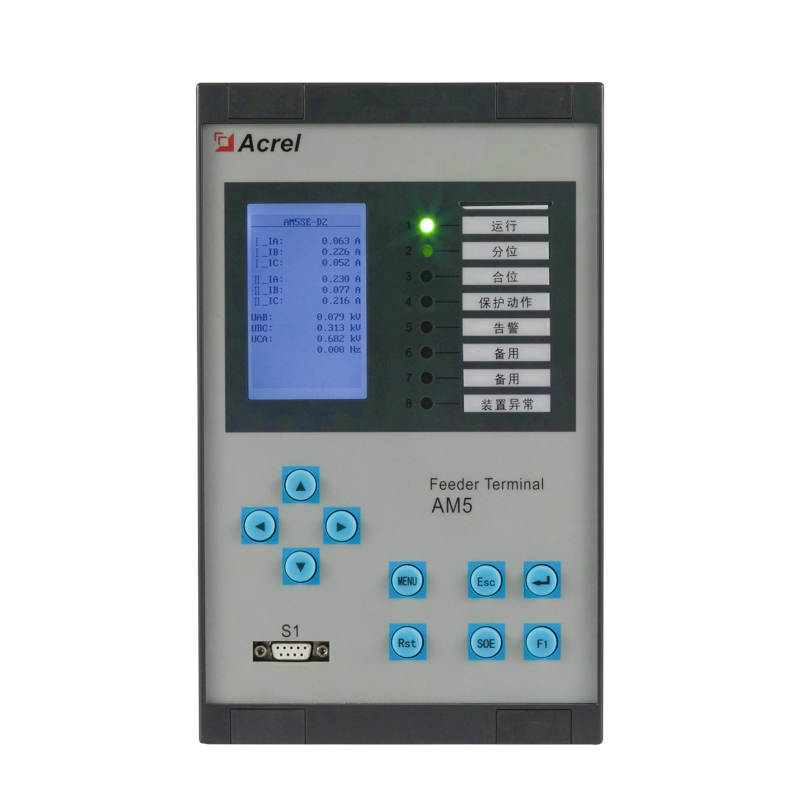

一、產品概述

AM5SE系列微機保護測控裝置集保護、控制、測量、通訊和監視功能于一體，資源豐富、配置完善、維護方便、穩定可靠，適用于35kV及以下電壓等*電力系統的保護與測控，可實現線路、大容量主變、配電變壓器、高壓電動機、高壓電容器、母聯、PT等保護。應用領域覆蓋電力、水利、交通、石油、化工、煤炭、冶金等行業。

二、產品型號

   █AM5SE-F線路保護測控裝置

   █AM5SE-D2兩圈變差動保護測控裝置

   █AM5SE-D3三圈變差動保護測控裝置

   █AM5SE-TB主變后備保護測控裝置

   █AM5SE-M電動機保護測控裝置

   █AM5SE-MD電機差動保護測控裝置

   █AM5SE-T配電變保護測控裝置

   █AM5SE-C電容器保護測控裝置

   █AM5SE-B備自投保護測控裝置

   █AM5SE-UB PT監測并列裝置

   █AM5SE-K公共測控裝置

   █AM5SE-IS防孤島保護裝置

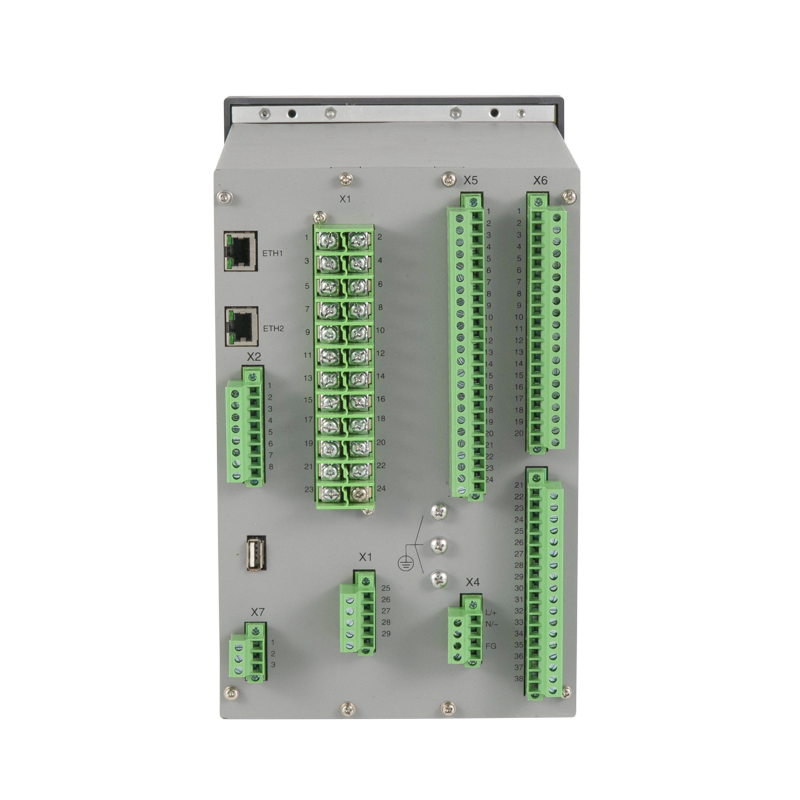

三、產品特點

   █工作電源AC/DC 220V、AC/DC 110V自適應，操作電源支持AC/DC 220V或AC/DC 110V。

   █采用主頻為168MHz的處理器，16位同步采樣A/D，每周波48點高速采樣實時并行計算;配置大容量Flash和SRAM，硬件資源充足，可靠性高。

   █14路交流電壓/電流通道，測量全電參量，可測量2~10次諧波，具有帶諧波制動的保護功能。具有2路4~20mA直流模擬量變送輸出。可通過邏輯可編程軟件自定義變送量。

   █提供獨立操作回路，具有防跳和分合閘回路監視功能，自適應0.25~5A開關跳合閘電流。

   █多*20路有源開關量輸入;10路無源開關量輸出，保護元件的出口方式可通過跳閘矩陣進行整定，方便用戶選擇要動作的繼電器;具有裝置失電告警輸出功能，具有異常報警輸出功能。

   █提供1個USB接口，可通過U盤直接升*裝置程序，也可把動作信息和故障錄波數據直接存入U盤，方便故障分析。

   █提供1個RS232接口。可通過USB轉RS232數據線升*裝苦程序，還可上傳裝置定值、動作事件信息和故障錄波數據，方便現場事故分析。

   █提供GPS對時接口，支持IRIG-B對時方式。

   █提供2路RS485串行通訊接口;提供2路以太網接口。

   █實時故障錄波功能，共可記錄16條故障錄波，每條錄波可觸發12次錄波，每次錄波可錄故障前8個周波、故障后4個周波，共計46秒。每個采樣點錄波*少包含12個模擬量、10個開關量波形。

   █裝置采用全圖形編程技術設計每個保護功能，以提高程序的可靠性及正確性。軟硬件具有持續完善的自檢功能，抗干擾性能好，裝置通過多項電磁兼容檢測認證，電快速瞬變脈沖群、靜電放電、浪涌抗干擾性能均達到IV*標準。

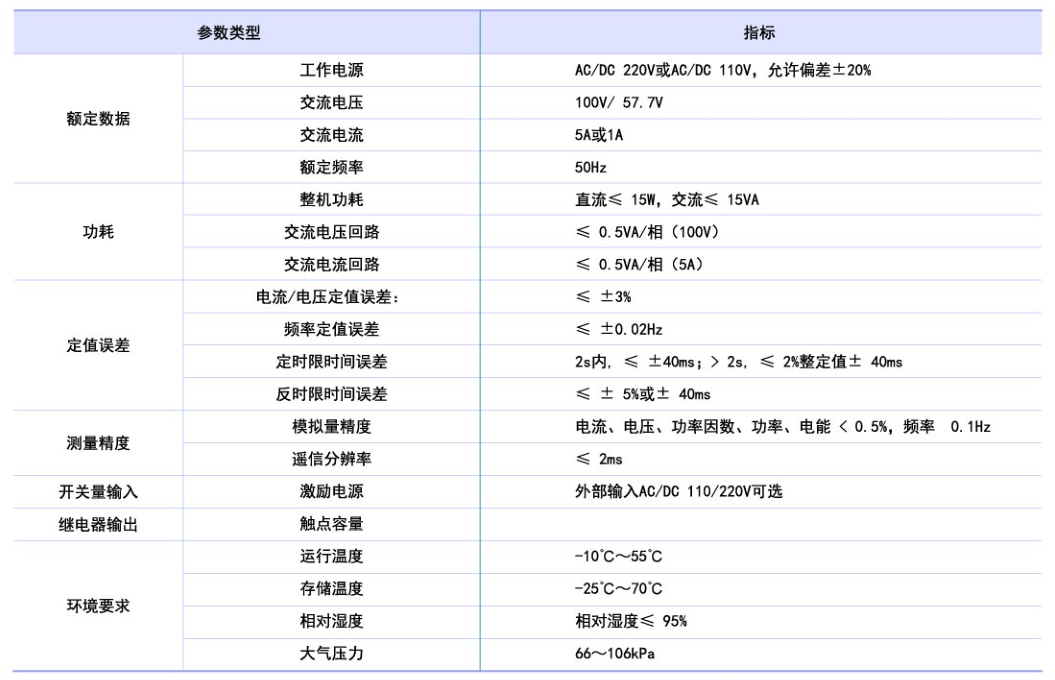

四、技術參數

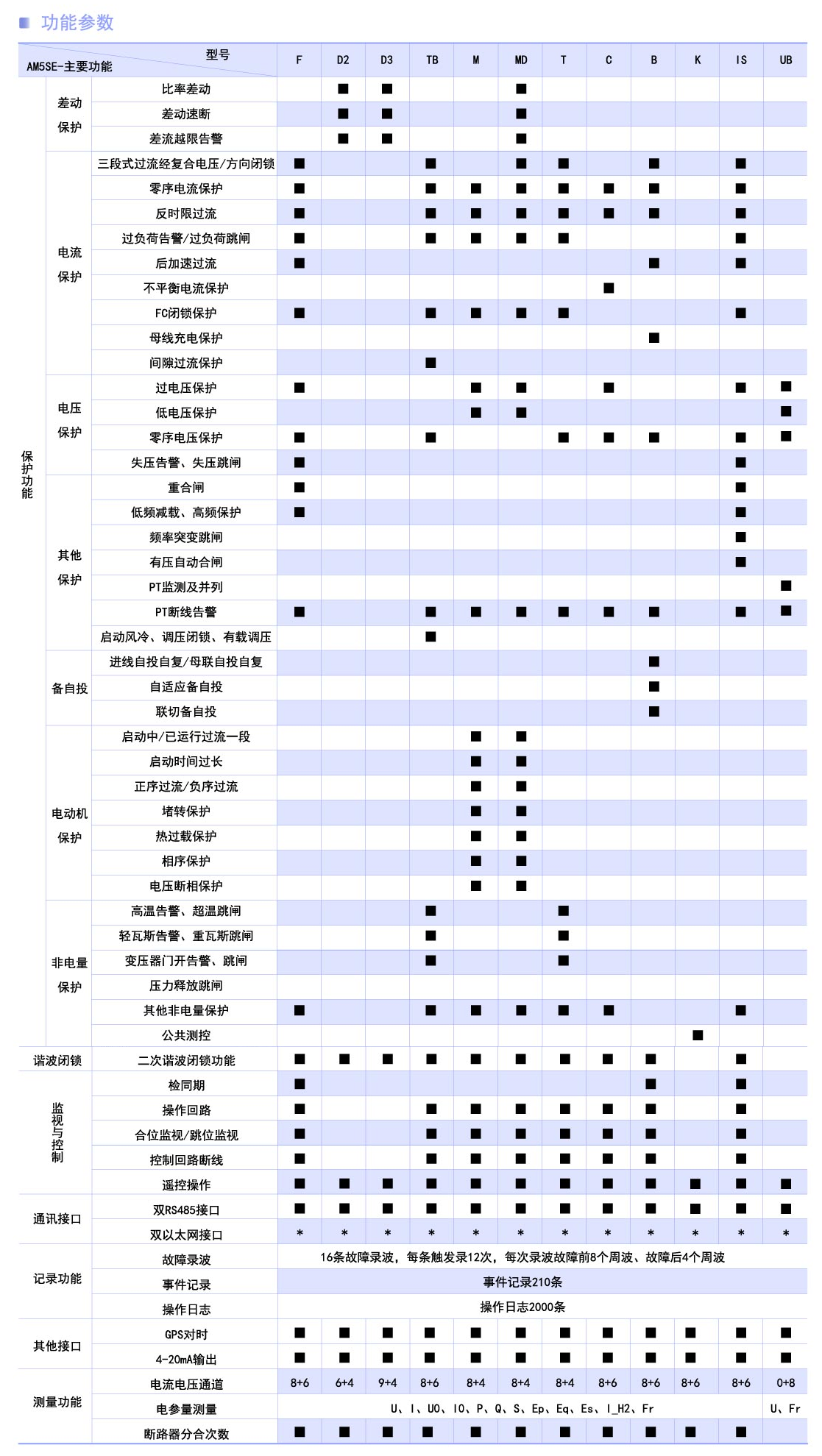

五、功能參數

六、外形尺寸（單位：mm）
