產品簡介

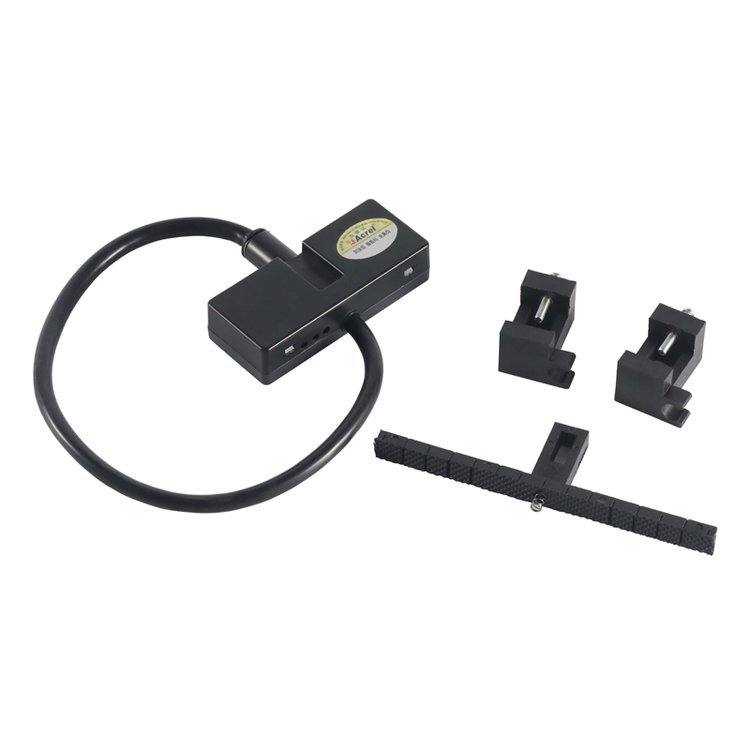

　　功能： BR系列產品應用電磁感應原理，對電網中的交流大電流進行實時測量，采用真有效值和線性補償技術，將其隔離變換為標準的直流信號輸出。 應用范圍： 適用于冶金、電鍍、焊接等領域。 訂貨范例： 具體型號：BR-AI 技術要求：輸入電流AC1000A；輸出DC4-20mA；準確*0.5；長度350mm。 通訊協議：無 輔助電源：DC24V

　　技術參數

技術參數		指標
輸入信號		AC200A～20kA
輸出	標稱值	DC4-20mA
	負載電阻	≤500Ω
	輸出紋波	輸出紋波峰峰值 ≤ 100mV
工作電源		DC24V 允許范圍21.6 V～26.4V
功耗		≤0.5W
準確*		0.5*
溫度漂移系數		≤200ppm
響應時間		≤500mS
安裝方式		支架固定

　　產品選型

型號	功能	長度（mm）	輸入電流范圍
BR-AI	采用真有效值測量， 　　隔離變送輸出4-20mA	350	AC200-1000A
				370	AC1200-2000A
		450	AC2500-6300A
				600	AC8000-20000A

　　外形尺寸

　　注：可根據顧客需要另行定制。
