1

　　平臺概述

　　AcrelEMS-SEMI電子廠房能效管理平臺集變電站綜合自動化、電力監控、電能質量分析及治理、電氣安全、能耗分析、照明控制、設備運維于一體，為建立可靠、安全的工廠能源管理體系提供數據支持。同時引入先進技術，配合廠務系統*化，簡化全廠管理，并利用實時數據，提高能效并預防風險，保障關鍵制造設備的穩定運行和良品率，降低綜合成本。

　　2

　　平臺組成

　　安科瑞AcrelEMS-SEMI電子廠房管理系統是一個深度集成的自動化平臺，它集成了電力監控系統、變電所綜合自動化、電能質量監測與治理、電氣火災監控系統、消防設備電源系統、防火門監控系統、消防應急照明和疏散指示系統、智能照明控制系統、能耗監測系統、新能源充電樁、預付費系統。用戶可通過瀏覽器、手機APP獲取數據，通過一個平臺即可全局、整體的對電子廠房的用電和用電安全進行進行集中監控、統一管理、統一調度，同時滿足廠房用電可靠、安全、穩定、有序的要求。

　　3

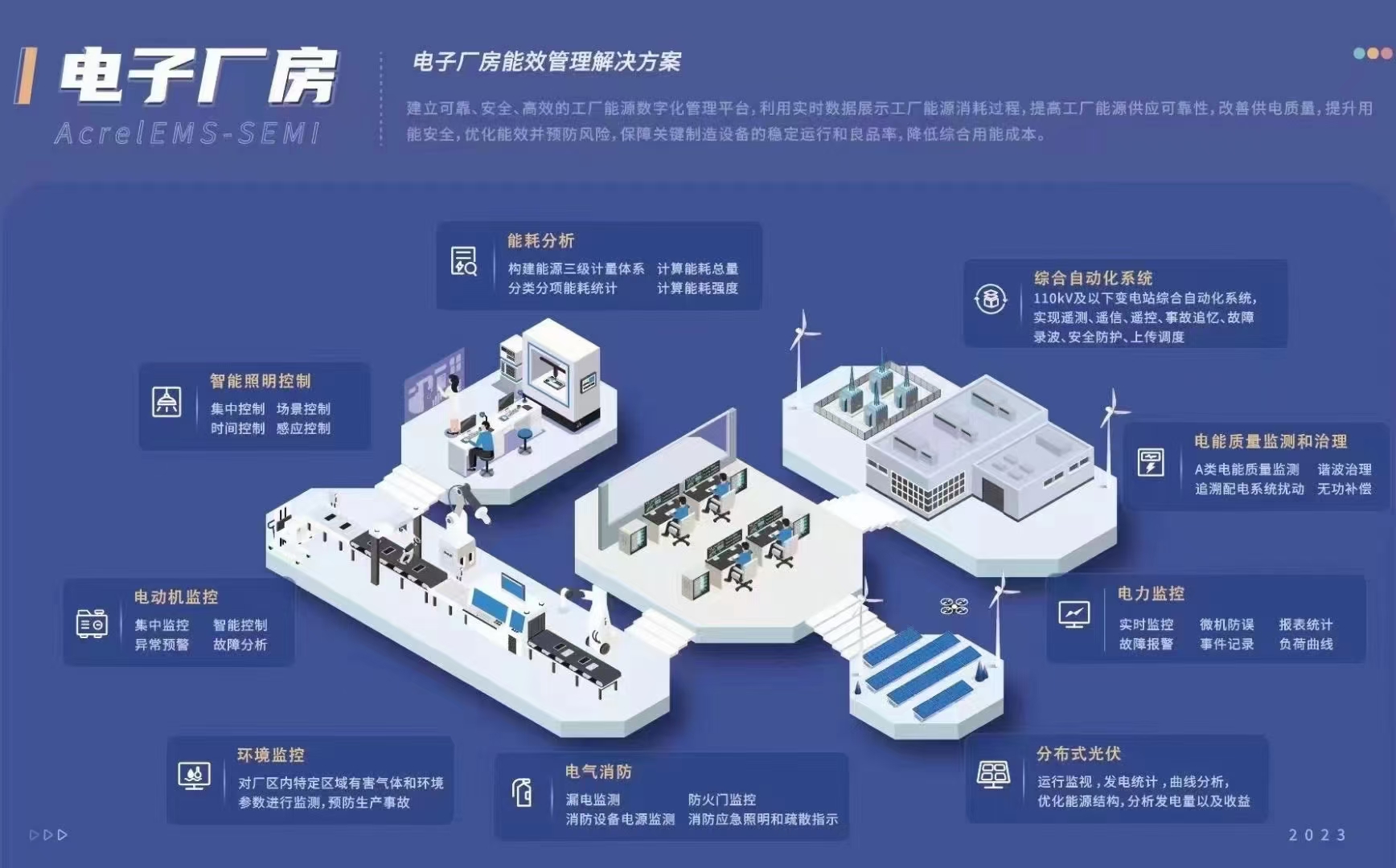

　　平臺拓?fù)鋱D

       4

　　平臺子系統

　　電力監控

　　電力監控主要針對10/0.4kV地面或地下變電所，對變電所高壓回路配置微機保護裝置及多功能儀表進行保護和監控，對0.4kV出線配置多功能計量?jī)x表，用于測控出線回路電氣參數和用能情況，可實時監控高低壓供配電系統開關柜、變壓器微機保護測控裝置、發電機控制柜、ATS/STS、UPS，包括遙控、遙信、遙測、遙調、事故報警及記錄等。

　　電能質量監測與治理

　　監測各進線回路電能質量，包括電壓暫降、諧波畸變、閃變等數據波形記錄，進而判斷配電系統擾動方向。

　　配置有源濾波裝置和無功補償裝置對0.4kV側電能質量進行補償和治理，并監測有源濾波裝置和無功補償裝置運行情況，確保電能質量符合生產要求。

　　變電站綜合自動化

　　變電站綜合自動化系統主要針對110kV變電站、10kV變電所和10kV柴油發電機部分，在變電站設置Acrel-1000變電站綜合自動化系統子站，實現本地遙測、遙信、遙控、報警、報表等功能，并把數據上傳*AcrelEMS-SEMI能效管理平臺，實現集中監測和報警。

　　電氣安全

　　AcrelEMS電子廠房能效管理系統針對配電系統的電氣安全隱患配置相應的電氣火災傳感器、溫度傳感器，消防設備電源傳感器、防火門狀態傳感器，接入消防疏散照明以及指示燈具的狀態實時顯示，并且對UPS的蓄電池溫度、內阻進行實時監視，發生異常時通過聲光、短信、APP及時預警。

　　智能照明控制

　　單控、區域控制、自動控制、感應控制、定時控制、場景控制、調光控制等多種控制方式。

　　能耗分析

　　AcrelEMS電子廠房能效管理系統為工廠搭建計量體系，顯示能源流向和能源損耗，通過能源流向圖幫助企業分析能源消耗去向，找出能源消耗異常區域。從能源使用種類、監測區域、車間、生產工藝、工序、工段時間、設備、班組、分項等維度，采用曲線、餅圖、直方圖、累積圖、數字表等方式對工廠用能統計、同比、環比分析、實績分析，折標對比、單位產品能耗、單位產值能耗統計，找出能源使用過程中的漏洞和不合理地方，從而調整能源分配策略，減少能源使用過程中的浪費。

　　充電樁管理

　　電動汽車和電瓶車充電樁管理，包括收費管理、資產管理。

　　職工公寓管理

　　對廠區內職工宿舍進行負載管理，包括惡性負載識別管理、負載閾值管理，避免因?yàn)閻盒载?fù)載引起火災。對員工宿舍進行水電收費管理，支持微信、支付寶等繳費方式，采集職工宿舍能耗數據。

　　5

　　相關平臺部署選型清單

　　電力監控系統配置

　　能耗管理系統硬件方案

　　智能照明控制系統配置方案

　　電氣火災監控系統硬件配置方案

　　消防設備電源監控系統配置方案

　　防火門監控系統配置方案

　　消防應急照明和疏散指示系統配置方案

　　電能質量治理解決方案硬件配置方案

　　充電樁系統硬件配置方案

　　預付費系統硬件配置方案
