1、概述

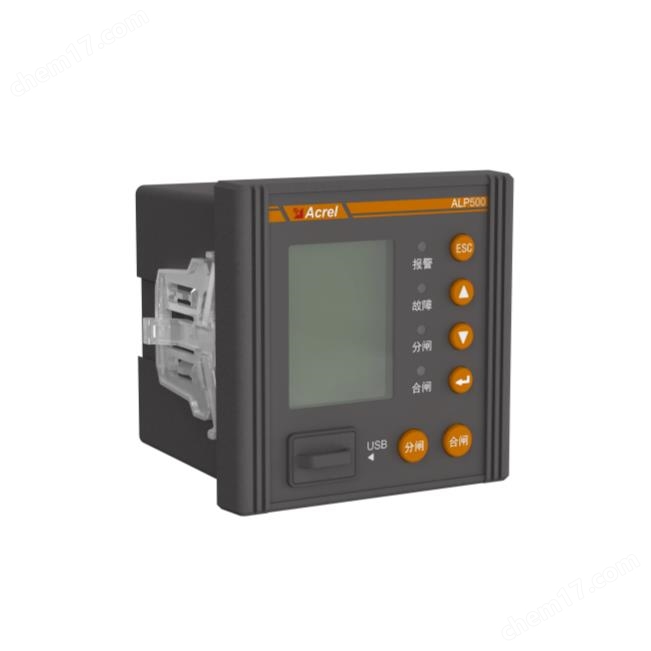

　　安科瑞ALP500 智能低壓保護測控裝置(以下簡稱低壓保護裝置)適用于額定電壓* AC660V 低壓配電回路，集電力監控、饋線保護、分合閘控制、通訊組網、節點測溫、運維管理等功能于一體。具備反時限過流、三段式過流、過功率、零序過流、欠壓、過壓、不平衡(電壓、電流)、零線過電流、漏電流等多種保護功能。可選配不同通訊模塊適應現場通訊需求。該產品采用嵌入式安裝，由主體、互感器和選配的功能模塊組成。

　　2、產品特點

　　■ 輔助電源寬電壓輸入，支持 AC85-265V/DC100-300V 供電。

　　■ 支持基波和全波全電參量測量(U 、I 、P 、Q 、S 、PF 、F 、EP 、EQ)，電壓及電流不平衡度，電壓、電流 正序、負序、零序分量，三相電壓相角，剩余電流，電壓、電流 2-63 次分次諧波測量，分次諧波含有率及總 諧波畸變率，母線及電氣節點測溫，零線電流檢測，負荷率，需量。

　　■ 保護功能包括反時限過流、三段式過流、過功率、零序過流、欠電壓、過電壓、不平衡(電壓、 電流)、 零線過流、漏電流、溫度、瞬時速斷、負序保護、欠功率、相序、PT 斷線、溫度傳感器故障等。

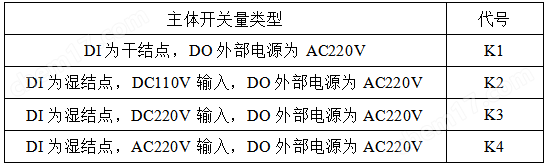

　　■ 標配 4 路可編程 DI 輸入，可選配開關量模塊額外增加 10 路可編程 DI ，默認采用內置 DC24V 電源，也可 選擇外部有源濕接點(詳見選型表格)。

　　■ 4 路可編程 DO 輸出，可選配開關量模塊額外增加 3 路可編程 DO。

　　■ 靈活豐 富 的通訊功 能 ， 主體標配 2 路 MODBUS_RTU 通訊 ， 還有 1 路 MODBUS-TCP 模塊 、 1 路 PROFIBUS-DPV0 、2 路 PROFIBUS-DPV0 模塊、1 路 4G 通訊、1 路 Lora 通訊可供選配(選其一)。

　　■ 可選配 1-2 路 DC4-20mA 模擬量輸出接口，與 DCS 系統相接，可實現對現場設備的監控。

　　■ 具有分合閘記錄、DI 變位記錄、故障記錄、故障錄波等多種事件記錄，并顯示分合閘狀態、斷路器異常、 運行時間、斷路器正常跳閘次數、故障跳閘次數、 電壓暫降、暫升等各類運行信息及事件。

　　■ 具備 USB 接口，可通過 U 盤導出故障記錄、寫入設置數據、升*程序。

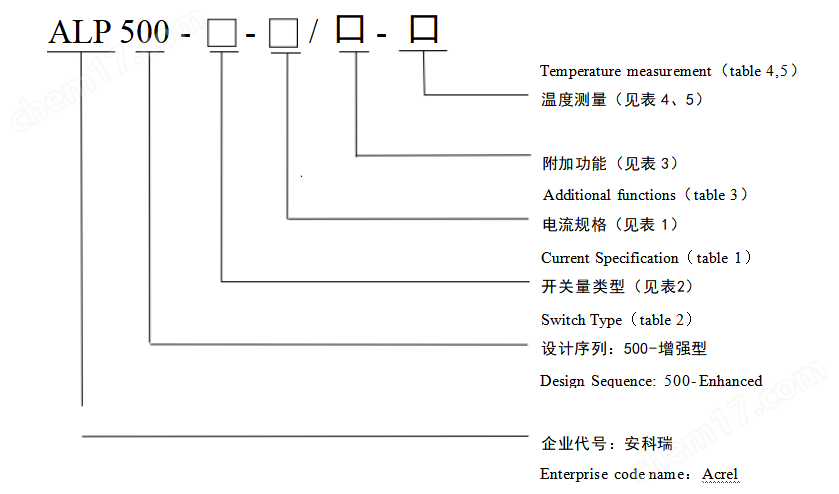

　　3、智能低壓保護測控裝置型號說明

　　

　　

　　

　　4、附加功能

　　

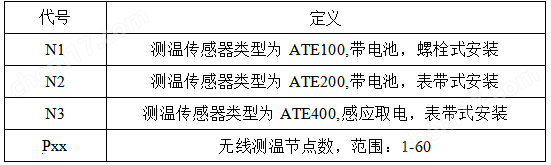

　　5、測溫模塊

　　

　　備注：

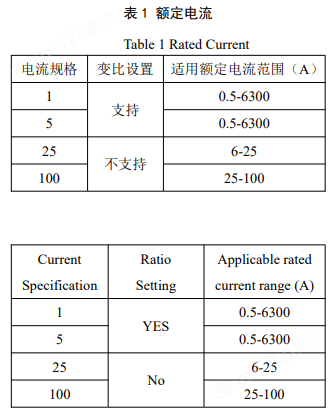

　　(1)、額定電流超過 100A 的饋線回路可選擇 1A 或 5A 規格的 ALP500 低壓線路保護測控裝置，用戶需額外配 置 3 只 XXX/1 或 XXX/5 的保護型互感器;

　　(2) 、需要零線電流監測的用戶需額外下單 1 只用于監測零線電流的XXX/5 的電流互感器。
