一、系統概述

      Acrel-2000Z電力監控系統采用分層分布式設計，可分為三層：站控管理層、網絡通信層和現場設備層。根據用戶用電規模、用電設備分布和占地面積等多方面的信息綜合考慮后采用適合的組網方式。

二、應用場所：

適用于35kV及以下新建或改擴建的用戶端供配電自動化系統工程設計、施工和運行維護。

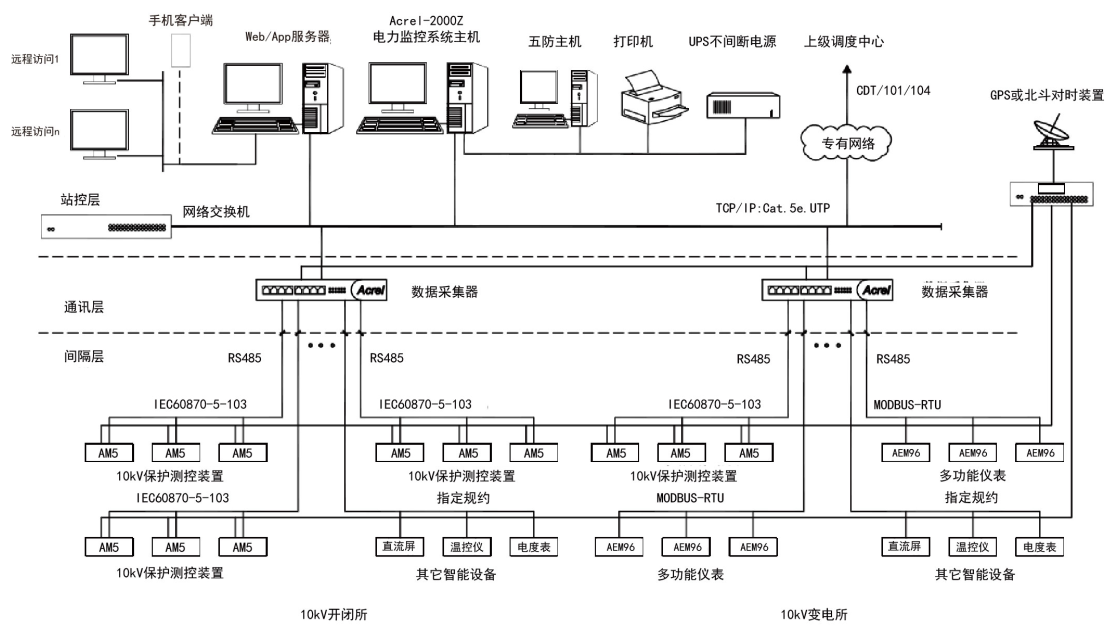

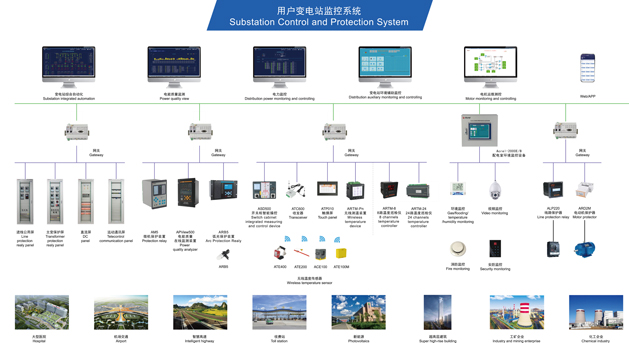

三、系統結構

四、系統功能

      1）實時監測

      直觀顯示配電網的運行狀態，實時監測各回路電參數信息，動態監視各配電回路有關故障、告警等信號。

      2）電參量查詢

      在配電一次圖中，可以直接查看該回路詳細電參量。

      3）曲線查詢

      可以直接查看各電參量曲線。

      4）運行報表

      查詢各回路或設備指定時間的運行參數。

      5）實時告警

      具有實時告警功能，系統能夠對配電回路遙信變位，保護動作、事故跳閘等事件發出告警。

      6）歷史事件查詢

      對事件記錄進行存儲和管理，方便用戶對系統事件和報警進行歷史追溯，查詢統計、事故分析。

      7）電能統計報表

      系統具備定時抄表匯總統計功能，用戶可以自由查詢自系統正常運行以來任意時間段內各配電節點的用電情況。

      8）用戶權限管理

      設置了用戶權限管理功能，可以定義不同*別用戶的登錄名、密碼及操作權限。

      9）網絡拓撲圖

      支持實時監視并診斷各設備的通訊狀態，能夠完整的顯示整個系統網絡結構。

      10）電能質量監測

      可以對整個配電系統范圍內的電能質量和電能可靠性狀況進行持續性的監測。

      11）遙控

      可以對整個配電系統范圍內的設備進行遠程謠控操作，

      12）故障錄波

      可在系統發生故障時，自動準確地記錄故障前、后過程的各種電氣量的變化情況。

      13）事故追憶

      可自動記錄事故時刻前后一段時間的所有實時穩態信息。

      14）Web訪問

      展示頁面顯示變電站數量、變壓器數量、監測點位數量等概況信息，設備通信狀態，用電分析和事件記錄，

      15）APP訪問

      設備數據頁面顯示各設備的電參量數據以及曲線。

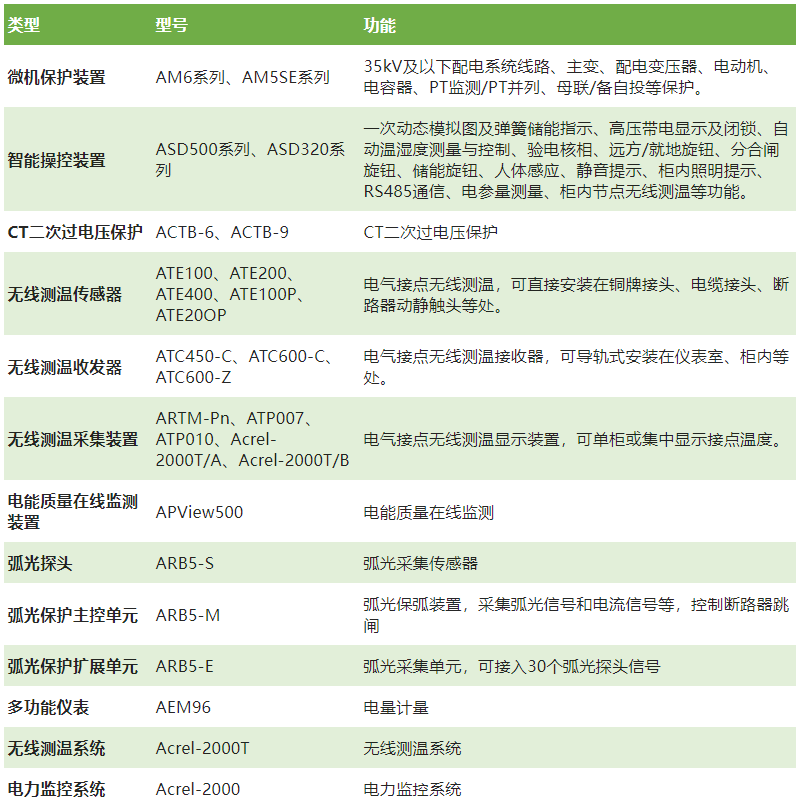

五、設備選型
