一、系統研發背景及簡介

　　Acrel-2000E 配電室無人值守綜合監控系統是整個供配電管理系統中的一個重要環節。目前，配電室一般都采取無人值守，定時巡查制度，這樣既浪費人力物力也無法做到對配電室的環境和安全實時監控。而配電室的環境穩定可靠對電力設備的安全運行*關重要。

　　安科瑞電氣股份有限公司根據配電室實際情況，結合多年的變電站和配電室的運行管理經驗，自主研發了 Acrel-2000E 配電室綜合監控系統系列化產品，通過采集配電室的溫濕度、水浸、煙感、門禁、氣體和視頻等相關數據，及時掌握配電室現場情況，通過可靠的聯動策略實現系統的有機集成，有效解決了視頻監測、環境監測、安全警衛、門禁、消防和智能控制之間的互聯互通，降低了系統的建設成本。

　　Acrel-2000E 配電室綜合監控系統，可實現開關柜運行監控、高壓開關柜帶電顯示、母線及電纜測溫監測、環境溫濕度監測、有害氣體監測、安防監控，可對燈光、風機、除濕機、空調控制等設備進行聯動控制。實現動力環境各數據的檢測與設備控制，*化動力環境，避免運行環境的失控導致配電設備運行故障，保證維護人員安全，延長設備使用壽命，實現配電動力環境的分布式遠程管理。

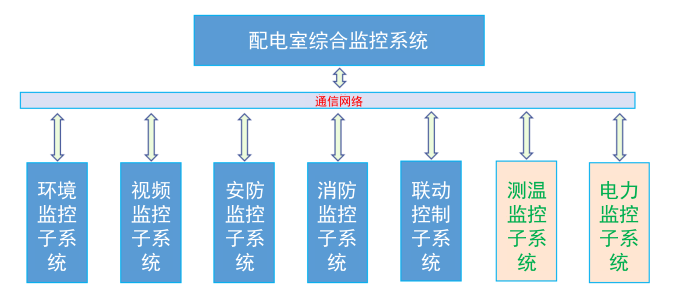

二、系統結構圖

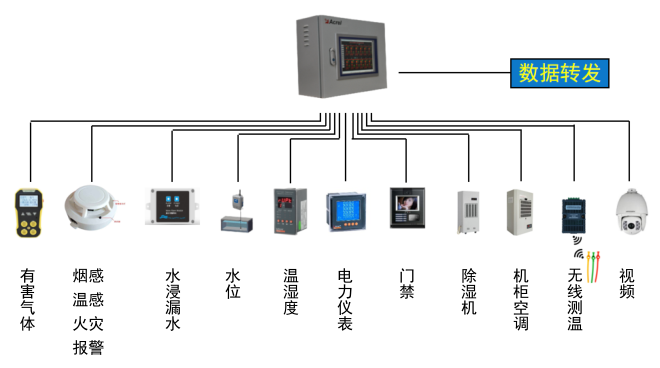

      配電室綜合監控系統以智能控制為核心，通過物聯網技術的集成應用，實現配電室內環境的全天候狀態監視和智能控制。以網絡通信為核心，完成站端音視頻、環境數據以及安全防范等數據的采集和監控。

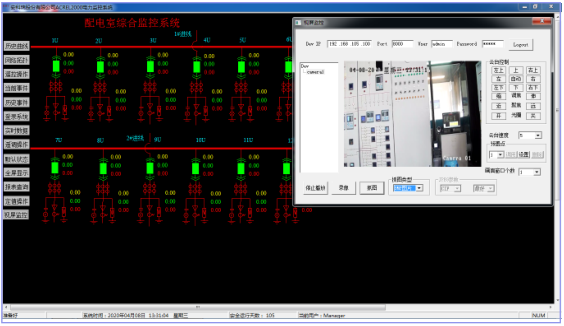

      系統把環境、視頻、通風、照明、安全防范、消防、一次設備輔助監控等所有監控量在系統主界面上進行一體化顯示和控制，避免各系統孤立顯示和控制。系統監控可提供視頻監控和圖表監控兩種監控模式。

三、系統功能

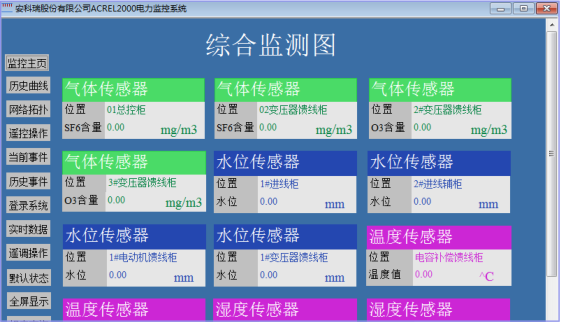

   ■ 實時監測

      能夠顯示配電室設備的運行狀態，實時監測配電室環境參數信息，實時顯示有關故障、告警等信息。



   ■ 數據查詢

      在人機界面中，可以直接查看配電室中各個設備的運行數據。

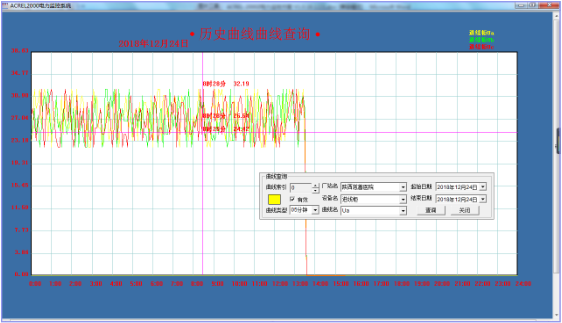

   ■ 曲線查詢

      可以直接查看各電參量曲線。

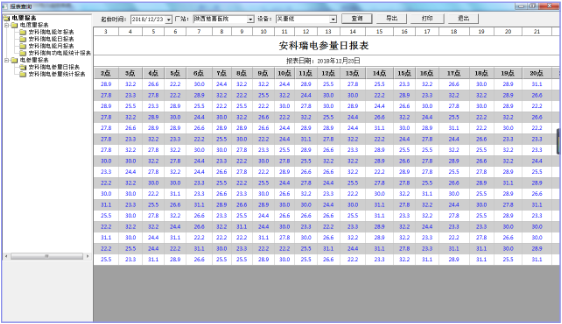

   ■ 運行報表

      查詢配電室內設備的運行數據報表。

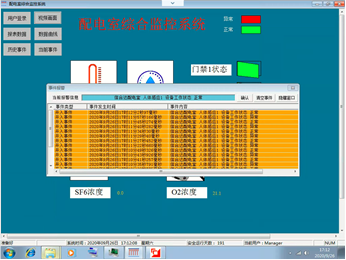

   ■ 實時告警

      具有實時告警功能，系統能夠?qū)ε潆娛覝囟取穸取⒂泻怏w、設備故障或通信故障等事件發出告警。



   ■ 歷史事件查詢

      能夠?qū)Ξa(chǎn)生的所有事件記錄進行存儲和管理，方便用戶對系統事件和進行歷史追溯、查詢統計、事故分析。

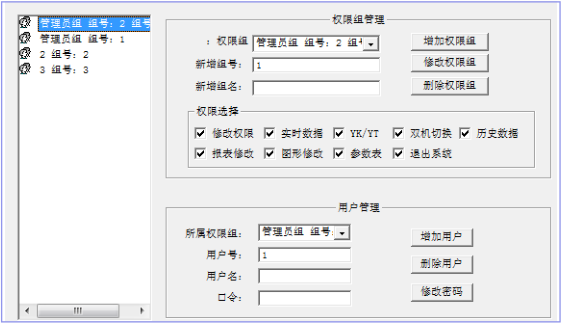

   ■ 用戶權限管理

      設置了用戶權限管理功能，可以定義不同*別用戶的登錄名、密碼及操作權限。

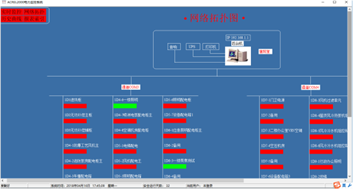

   ■ 網絡拓?fù)鋱D

      支持實時監視并診斷各設備的通訊狀態，能夠完整的顯示整個系統網絡結構。

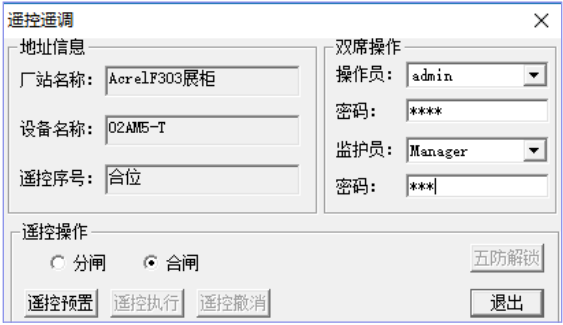

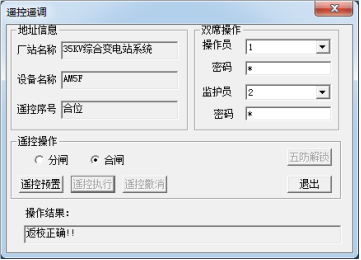

   ■ 遙控功能

      可以對整個配電系統范圍內的設備進行遠程遙控操作。

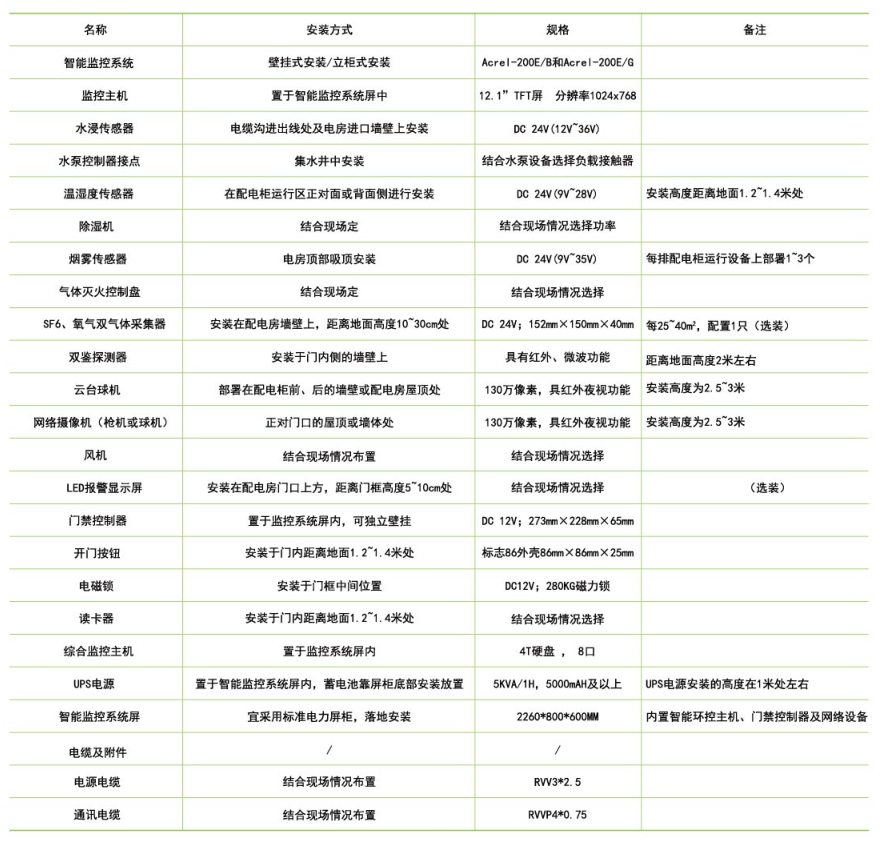

四、系統選型

五、應用場所

適用于35kV及以下新建或改擴建的變電所、配電室、機房、箱變等用戶端供配電自動化系統工程設計、施工和運行維護。

產品選型及詳細資料，詳詢18861629037 安科瑞趙雨
